加強型z3063x20搖臂鉆床也較加重型z3063搖臂鉆床，是針對客戶加工63mm的大孔徑時能夠如魚得水，專門研發設計生產的一款加強型搖臂鉆床設備，主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。該設備在進行加工生產過程中時，主軸箱固定在搖臂導軌上，而外立柱、內立柱和搖臂相互依存，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行做切削運動，一邊進行縱向進給。加強型z3063x20搖臂鉆床的工作：：

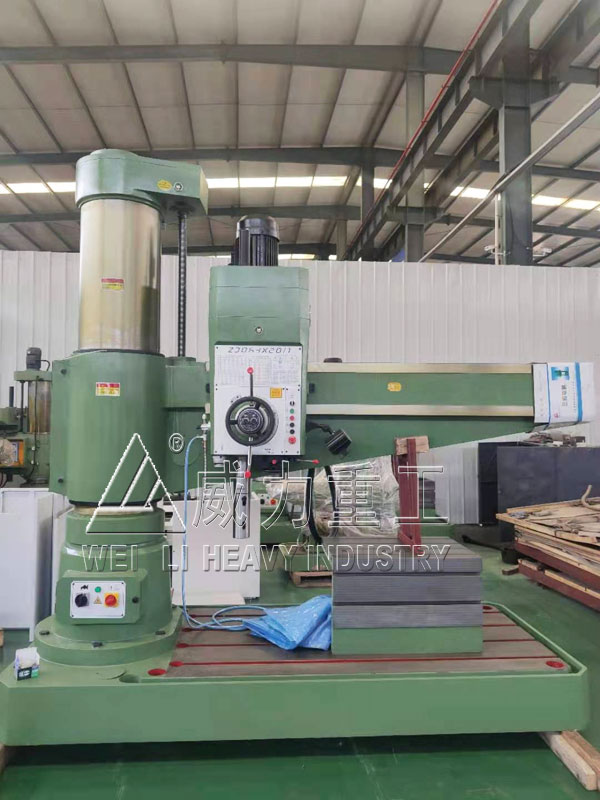

加強型z3063液壓搖臂鉆床
（1） 搖臂升降及夾緊：加強型z3063x20搖臂鉆床搖臂升降是由立柱頂部電機拖動，由絲杠螺母傳動，實現搖臂升降。其中升降螺母上裝有保險螺母，以保證搖臂不能突然落下;搖臂夾緊是由液壓驅動菱形塊實現夾緊，夾緊后，菱形塊自鎖；搖臂上升或下降加緊動作結束后，搖臂自動夾緊，由裝在油缸上的電器開關控制。
（2）主軸箱及立柱加夾緊：加強型z3063x20搖臂鉆床的主軸箱與立柱加緊均是液壓驅動，菱形塊夾緊。兩動作可同時進行，也可分開進行，選擇按鈕是主軸箱面板上的旋鈕（主軸箱立柱加緊狀態選擇旋鈕），其中中間位置為夾緊，左為立柱單獨松夾，右為主軸箱單獨松夾，動作實現按鈕是主軸箱立柱松開按鈕、主軸箱立柱夾緊按鈕。
加強型z3063x20搖臂鉆床各部件加工工藝：
1、加強型z3063x20搖臂鉆床鑄件采用先進樹脂砂生產技術和工藝，對鑄件進行高溫回火處理。
2、加強型z3063x20搖臂鉆床床身整體鑄件達到HT150-HT250；
3、工作臺等導軌面材質達到HT300，鑄件材質好；剛性好；柔韌性好；不變形，不斷裂。
4、搖臂上導軌、主軸套筒及內外柱回轉滾道等處采用表面淬火處理。
5、主軸箱內部、搖臂與立柱等均采用自動潤滑。搖臂導軌、搖臂升降機構等采用手動潤滑。
6、加強型z3063x20搖臂鉆床立柱、揺臂、主軸箱等大件均采用高強度鑄鐵，提高了大件的剛度和強度。
7、內外主軸的夾緊和放松、主軸和搖臂的夾緊和放松可采用機械操作、電氣-機械裝置，電氣-液壓或電氣-液壓-機械等方法實現。
8、加強型z3063x20搖臂鉆床主軸箱等主要構件均采用高強度材料鑄造而成,并經人工時效處理,保證機床長期使用的穩定性。
9、鍛打齒輪 齒面強度、韌性都比較好。高頻淬火，可以達到變形小，械性能好，長期使用精度不易消失。
10、在各種耐磨材料中,高錳鋼是具有特殊性能的耐磨鋼。
加強型z3063x20搖臂鉆床各部件的作用：
1.底座：用于固定鉆床，當加工工件較大時，還用來固定工件。
2.內立柱：固定在底座上，不能轉動，它的外面套有空心的外立柱。
3.外立柱：套在內立柱外，可繞內立柱作360°回轉。
4.搖臂：其一端的套管部分與外立柱滑動配合，借助于絲杠可沿外立柱上下移動，但不能與外立柱作相對運動，故搖臂與外立柱一起繞內立柱回轉，需要時，也可通過夾緊機構夾緊在立柱上。
5.主軸箱：一個復合部件，包括主軸及主軸旋轉和進給運動的全部傳動變速和操作機構。它安裝在搖臂的水平導軌上，可通過手輪操作使它沿著搖臂上的水平導軌作徑向運動。
6.工作臺：用于固定不太大的加工件。
